耐蝕送風機

<耐蝕送風機の特長>

  • 幅広い適用範囲

    各シリーズとも広い範囲で規格化しておりますので、個別設計を行なうことなく極めて

    経済的で、施工も迅速です。

  • 高効率・低騒音の翼形(エヤホイル型)

    FRPは高周波を良く吸収し、元来騒音低減に効果的な素材といえますが、これに加え、

    後向き羽根の断面形状を翼形にすることによって、ガスだまりや渦発生など、騒音の原因と

    なるムダなエネルギーロスを排除。遠心送風機の中で最も高効率・低騒音の送風機として

    完成しました。
  • 優れた耐蝕性

    腐蝕性ガスの接触する部分は、すべて優れた耐蝕構造材であるFRPで製作しているため

    腐蝕によるトラブルは殆どありません。

  • 軽くて強靭

    鉄に比べ比重が1/5と軽く、機械強度は金属なみ。長期にわたるハードな運転にもゆとり

    もって応えます。

  • メンテナンスフリー

    従来のライニングやコーティングファンには、ピンホールが生じると、鉄部分への腐蝕が

    急速に生ずるため、迅速なメンテナンスが必要です。しかし、ノバライトターボファンは

    この点外面からの腐蝕が少なく塗装の手間も不要です。

  • 優れた耐熱・耐候性

    ノバライトターボファンは、すでに80℃までのガスに多数使用され、優れた耐熱性を

    実証済。さらに、PVCのように紫外線や酸素によるヒビ、亀裂の発生も少なく、長期間、

    ご使用いただけます。

  • 軸受・モーターの寿命延長

    羽根車重量は鉄製のものに比べわずか1/2。そのためGD²が小さく、軸受にムリがかか

    らず、安定した運転ができます。
  • ダクト配管が便利

    どのシリーズもそれぞれ6つの吐出方向を規格化していますから、装置のレイアウトは極めて

    簡単。設置場所を選びません。なお、当社ではFRP製ダンパー等の付属品も準備しています

    のでご利用ください。
  • 据付・運転・保守

    据付・運転・保守は、取扱説明書に従ってください。



型式の説明

ノバライトターボファンの型式は以下となります。

K

ポンプメーカー名(高研株式会社)

T

タイプ

T
低圧ターボ
M
中圧ターボ
B
高圧ターボ
C
シロッコ
F

ファン

B

ベース仕様

A
箱ベッドM付
B
共通ベッドM付
025

口径寸法(mm)

1

回転方向

右回転上方向
左回転上方向
右回転下部水平向
左回転下部水平向
右回転上部水平向
左回転上部水平向
S

シール部仕様

S
標準シール
R
標準ラビリンス
V
オイルシール
G
グランド
M
メカニカルシール アウトサイド型
C

軸材質

C
S45C
P
S45Cライニング
M
SUS304
V

駆動方式

V
ベルト駆動
C
カップリング
D
モーター直結

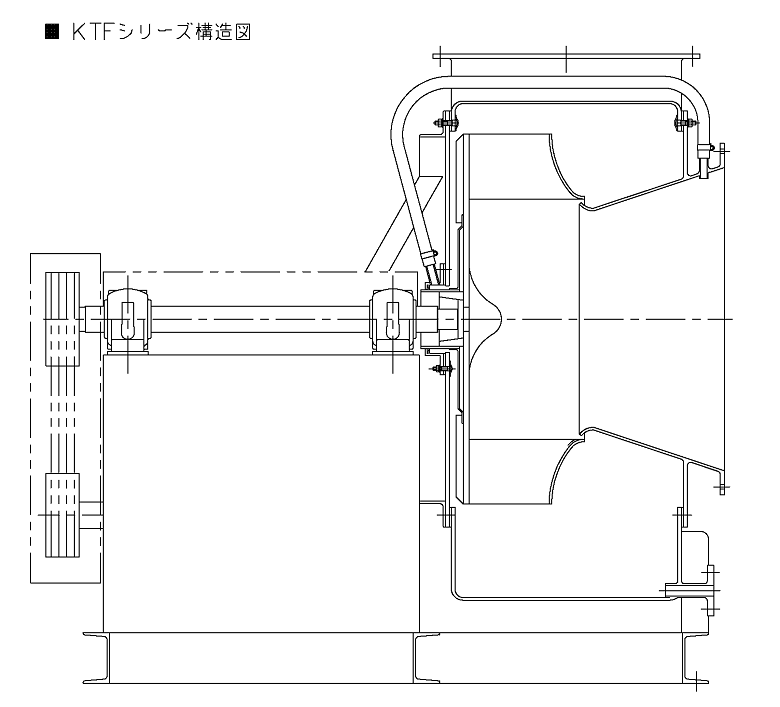

構造図





ご引合仕様書について

 1, ガス(流体)の種類.濃度と成分

 2, ガス(流体)の比重

 3. ガス(流体)の温度(定格値・最低値・最高値)

 4. 静圧(定格値・最大値・最小値)

 5, 比重(使用状態・最大値)

 6, 吐出・吸込静圧(設計値・最小値・最大値)

 7, 駆動方法(Vベルト、直結、カップリング)
